Панели резисторов (сопротивления)ПР(ПС)-40, предназначены для регулирования величин электрических сигналов в цепях схем электрооборудования железнодорожного подвижного состава.

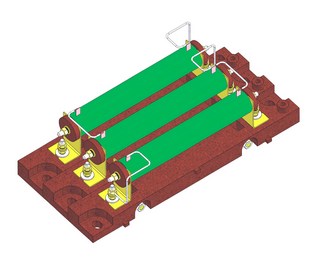

Панели типа ПР(ПС)- 40 состоят из одного или нескольких трубчатых, эмалированных резисторов типов ПЭВ, ПЭВР, С-35В, С-36В, установленных на панели из пресс-материала АГ-4. Снаружи резистора установлены хомуты для регулирования сопротивления. Мощность резисторов для панелей ПР(ПС)-40 - 100Вт каждый.
Структура условного обозначения:
ПР(ПС)-ХОХХХ Х2:
ПР(ПС) – панель резисторов (панель сопротивлений);
Х - мощность элементов сопротивления (2 - 50 Вт, 4 - 100 Вт, 5 - 350 Вт);
ОХ - количество резисторов на панели;
ХХ - конструктивное исполнение;
Х2 - климатическое исполнение (У, УХЛ) и категория размещения (2).
Вид климатического исполнения по ГОСТ 15150-69 – У, по согласованию с заказчиком УХЛ.
Категория размещения резисторов по ГОСТ 15150-69 – 2.
Группа механического исполнения по ГОСТ 30631-99 – М25.
Степень защиты по ГОСТ 14254-96 – IP00.
Мы производим следующие типоисполнения резисторов: ПР(ПС)-40102, ПР(ПС)-40103, ПР(ПС)-40104, ПР(ПС)-40205, ПР(ПС)-40206, ПР(ПС)-40302, ПР(ПС)-40303, ПР(ПС)-40304, ПР(ПС)-40402, ПР(ПС)-40501, ПР(ПС)-40502, ПР(ПС)-40601, ПР(ПС)-40602, ПР(ПС)-40801, ПР(ПС)-40802.
Так же можем изготовить аналогичные резисторы по вашим чертежам или разработать по вашему техническому заданию.
