Панели резисторов (сопротивления) ПР(ПС)-50, предназначены для регулирования величин электрических сигналов в цепях схем электрооборудования железнодорожного подвижного состава.

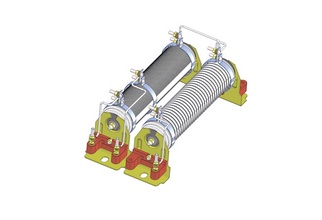

Панели типа ПР(ПС)-50 состоят из фарфорового цилиндра с намотанной на нем проволокой марки Х15Ю5 с высоким омическим сопротивлением. Фарфоровые цилиндры крепятся на металлических держателях. Снаружи резистора установлены хомуты для регулирования сопротивления. Мощность резисторов для панелей ПР(ПС)-50 - 350 Вт каждый.
Структура условного обозначения
ПР(ПС)-ХОХХХ Х2:
ПР(ПС) – панель резисторов (панель сопротивлений);
Х - мощность элементов сопротивления (2 - 50 Вт, 4 - 100 Вт, 5 - 350 Вт);
ОХ - количество резисторов на панели;
ХХ - конструктивное исполнение;
Х2 - климатическое исполнение (У, УХЛ) и категория размещения (2).
Вид климатического исполнения по ГОСТ 15150-69 – У, по согласованию с заказчиком УХЛ.
Категория размещения резисторов по ГОСТ 15150-69 – 2.
Группа механического исполнения по ГОСТ 30631-99 – М25.
Степень защиты по ГОСТ 14254-96 – IP00.
Мы производим следующие типоисполнения резисторов: ПР(ПС)-50113, ПР(ПС)-50119, ПР(ПС)-50120, ПР(ПС)-50121, ПР(ПС)-50122, ПР(ПС)-50123, ПР(ПС)-50124, ПР(ПС)-50125, ПР(ПС)-50126, ПР(ПС)-50127, ПР(ПС)-50128, ПР(ПС)-50129, ПР(ПС)-50130, ПР(ПС)-50131, ПР(ПС)-50133, ПР(ПС)-50134, ПР(ПС)-50135, ПР(ПС)-50136, ПР(ПС)-50137, ПР(ПС)-50138, ПР(ПС)-50224, ПР(ПС)-50225, ПР(ПС)-50226, ПР(ПС)-50229, ПР(ПС)-50230, ПР(ПС)-50231, ПР(ПС)-50232, ПР(ПС)-50233, ПР(ПС)-50234, ПР(ПС)-50235, ПР(ПС)-50236, ПР(ПС)-50237, ПР(ПС)-50238, ПР(ПС)-50239, ПР(ПС)-50240, ПР(ПС)-50280, ПР(ПС)-50281, ПР(ПС)-50314, ПР(ПС)-50315, ПР(ПС)-50316, ПР(ПС)-50317, ПР(ПС)-50318, ПР(ПС)-50319, ПР(ПС)-50321, ПР(ПС)-50324, ПР(ПС)-50325, ПР(ПС)-50326, ПР(ПС)-50327, ПР(ПС)-50328, ПР(ПС)-50329, ПР(ПС)-50331, ПР(ПС)-50416, ПР(ПС)-50417, ПР(ПС)-50418, ПР(ПС)-50419, ПР(ПС)-50420, ПР(ПС)-50421, ПР(ПС)-50422, ПР(ПС)-50423, ПР(ПС)-50511, ПР(ПС)-50512, ПР(ПС)-50514, ПР(ПС)-50515, ПР(ПС)-50516, ПР(ПС)-5071.
Так же можем изготовить аналогичные резисторы по вашим чертежам или разработать по вашему техническому заданию.
