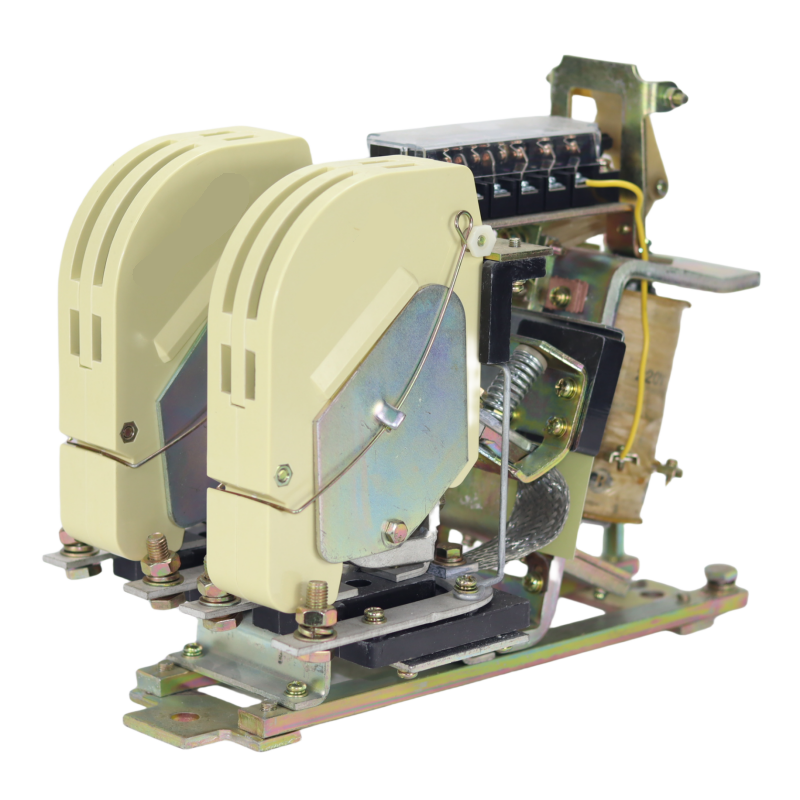

Контакторы серии КТПВ предназначены для включения и отключения электрических цепей в стационарных установках. Контакторы КТПВ изготавливаются с 2 замыкающими главными контактами с дугогашением. Контакторы изготовляются с 2 замыкающими и 2 размыкающими блок – контактами, с 2 замыкающими и 1 размыкающим блок – контактами или без них. Конструкция блок – контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения замыкающих и размыкающих контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи. Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.
Структура условного обозначения
1. Основные особенности: номинальный ток главной цепи:
КТПВ-623 — 160А; КТПВ-624 — 250А; КТПВ-625 — 400А.
2. Номинальное напряжение втягивающей катушки: 110 или 220В постоянного тока максимальная допустимая частота включений в час: 1200.
3. Потребляемая мощность: 75Вт.
4. Присоединение внешних проводников: переднее или заднее.
5. Степень защиты: IP00.
6. Режим работы — продолжительный, повторно-кратковременный.
7. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.
