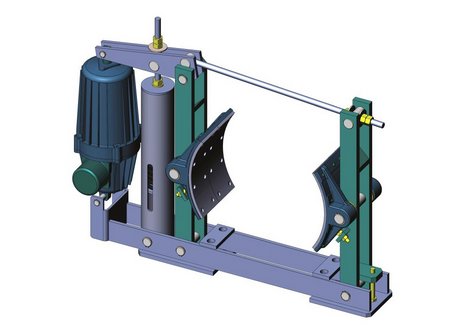

Крановый колодочный тормоз серии ТКГ
Тормоз крановый ТКГ (колодочный тормоз переменного тока) применяется для остановки и удержания валов различных механизмов в заторможенном состоянии при отключенном приводе. Он используется в кранах.
Назначение и особенности эксплуатации колодочного тормоза ТКГ
- Колодочный тормоз ТКГ обеспечивает остановку вращающихся узлов.
- Устанавливается в вертикальном положении.
- Допускается эксплуатация только в пожаровзрывобезопасной среде.
- При работе на открытом воздухе требует защиты кожухом от осадков.
Вид климатического исполнения по ГОСТ 15150-69 – У, по согласованию с заказчиком УХЛ.
Категория размещения по ГОСТ 15150-69 – 2.
Основные технические характеристики тормоза кранового ТКГ
|
Наименование параметра |
Типоразмер тормоза |
|||||
|
ТКГ-100 |
ТКГ-160 |
ТКГ-200 |
ТКГ-300 |
ТКГ-400 |
ТКГ-500 |
|
|
Тормозной момент расчетный, Нм |
150 |
100 |
300 |
800 |
1500 |
2500 |
|
Диаметр тормозного шкива, мм |
100 |
160 |
200 |
300 |
400 |
500 |
|
Напряжение, В |
660/1140 |
|||||
|
Род тока |
Переменный, частотой 50 Гц |
|||||
|
Тип толкателя |
ТЭ-30 |
ТЭ-30 |
ТЭ-30 |
ТЭ-50 |
ТЭ-80 |
ТЭ-80 |
|
Номинальное усилие толкателя, (не менее), Н |
300 |
300 |
300 |
500 |
800 |
800 |
|
Ход штока толкателя *, мм |
32 |
32 |
32 |
60 |
60 |
60 |
|
Время наложения колодок, (не более), с |
0,2 |
0,2 |
0,2 |
0,35 |
0,4 |
0,4 |
|
Масса тормоза, кг, не более |
23 |
25 |
32 |
50 |
85 |
120 |
Купить тормоза колодочные ТКГ от производителя ЭМЗ Вятка
Мы производим и поставляем следующие модели: ТКГ-100, ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-320, ТКГ-400, ТКГ-500, ТКГ-600, ТКГ-700, ТКГ-800.
Модели отличается усилием торможения и конструктивными параметрами.
Закажите колодочные тормоза для крана сейчас с доставкой по всей России. Наши специалисты помогут подобрать подходящий вариант под конкретный кран или промышленный механизм.
